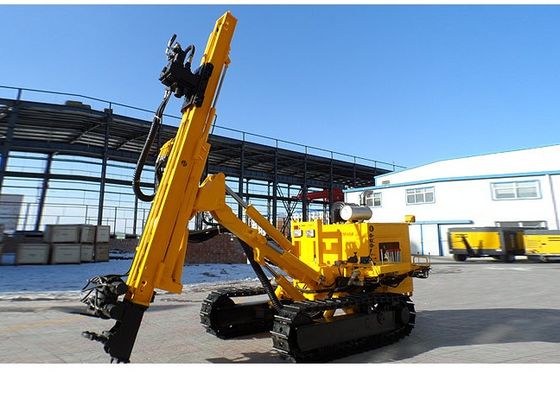

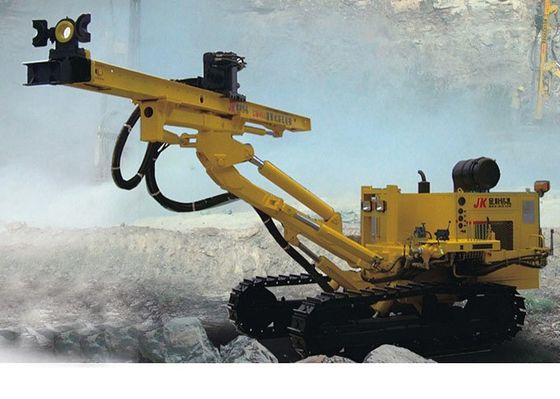

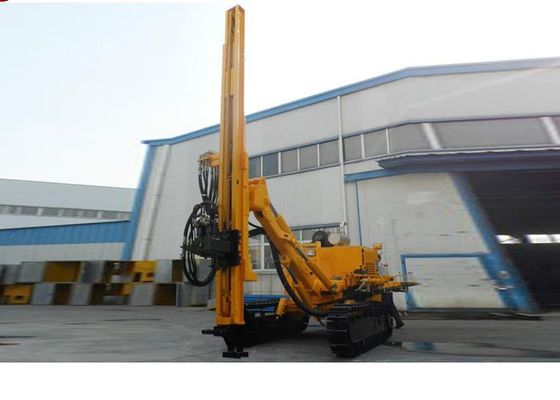

Il cingolo CM458 ha montato la piattaforma di produzione di DTH, il trapano Cingolo tipo del foro profondo, impianto di perforazione della trivellazione dell'acqua
Caratteristica principale
CM458 l'impianto di perforazione versatile dell'ancora montato cingolo di combustione interna (CM458D elettrico) adotta le assemblee di olio idraulico della pompa e del motore diesel per fornire il potere, permettendo che gli impianti di perforazione finiscano di muoversi, girare, azionare e sollevare come pure di posizionare di angolo. Durante la perforazione, soltanto il martello a percussione consuma l'aria appiattita.
CM458 è applicabile a tutti i tipi di operazione sostenente dell'ancora. Inoltre, l'impianto di perforazione è inoltre applicabile alla perforazione riempiente di malta del foro per il cassone, la diga ed il rinforzo basso. Il morsetto idraulico recentemente progettato è un dispositivo molto utile che rende l'operazione più facile.
Determini il dispositivo
La pompa di olio idraulico dell'azionamento del motore diesel di Yuchai 70kw è fornita al trapano per offrire l'azionamento potente durante
funzionamento del trapano. Nel frattempo, il sistema di aspirazione del motore diesel è messo con il dispositivo sicuro ed affidabile di filtro dell'aria
per assicurarsi che il motore diesel induca l'aria pulita.
Sezione comandi
La sezione comandi del trapano è messa alla parte posteriore del trapano per fornire la convenienza per l'osservazione tempestiva e per realizzare i vari comandi condotti dall'operatore. Il sistema di controllo del trapano è collocato con propulsione veloce e la funzione di controllo di sollevamento per ridurre il tempo ausiliario e per migliorare l'efficienza del lavoro.

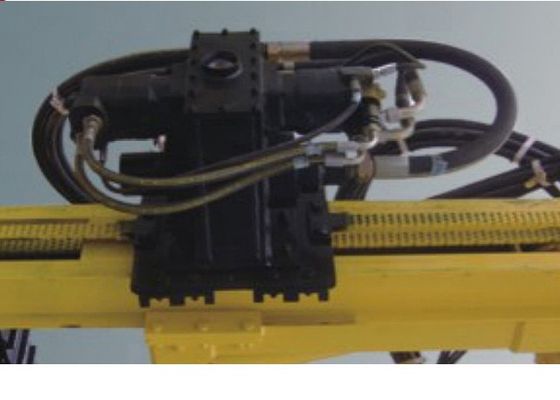

Macchina di ritorno
La macchina di ritorno adotta i doppi azionamenti idraulici del motore con semplice e la struttura affidabile e la sua coppia di torsione di ritorno è grandi (5400 N·m).
Telaio
Il motore idraulico ad alta potenza ha il grande azionamento commovente ed alta classificabilità per guidare il compressore d'aria. È azionato flessibilmente ed è conveniente per costruzione. Il cingolo galleggia all'interno della gamma di 150, che è adatta a costruzione nel campo cragged. Il cingolo che è utilizzato per il progetto ed il macchinario è costante e durevole.
Dispositivo bagnato della raccolta di polvere
Il dispositivo bagnato della raccolta di polvere può essere fornito a questo trapano per realizzare un buon effetto di spolveramento e per soddisfare la norma di rotection dell'ambiente.
Meccanismo di propulsione
Il meccanismo della cilindro-catena dell'olio idraulico è adottato per realizzare la propulsione ed il sollevamento dello strumento di perforazione. La propulsione
l'azionamento può essere regolato secondo il bisogno della perforazione. L'azionamento di promozione è kgf 8500.
Parametri tecnici
| Dimensione (LxWxH) |
6900mm×2200mm×2200mm |
| Peso |
6200kg |
| Diametro del pozzo trivellato |
105-305mm |
| Profondità del pozzo trivellato |
200m |
| Durezza applicabile della roccia |
f=6-20 |
| Pressione d'aria di lavoro |
1.2-3.5MPa |
| Colpo d'alimentazione |
3300mm |
| Consumo dell'aria |
16-40m3/min |
| lunghezza Barretta-cambiante |
3m |
| Spazio al suolo |
254mm |
| Tasso di rotazione |
0-50rpm |
| Coppia di torsione di rotazione |
5400Nm |
| Velocità di Travle |
2Km/h |
| Abilità del grado |
24° |
| Potere |
Yuchai 70KW/Cummins 74KW |
| Motore elettrico 45KW |
| Collettore di polveri (facoltativo) |
Collettore di polveri asciutto idraulico |
Collettore di polveri bagnato
|
